IGPS电机并头/连线感应焊接设备是我公司经过长期研发针对电机转子并头焊,定子线圈的连线焊接,采用IGBT元件进行设计和制造的最新一代专用装置,它具有高效节电质量可靠,性能稳定等特点。其工作原理是根据工件的大小厚薄选择6-9KHz的中频或10-30KHz超音频,将待连接的线圈头或铜排放置在特制的焊接感应器内,通电流感应加热至合适的温度,在焊接部位加上焊料和助焊剂,熔化,冷却后完成焊接。

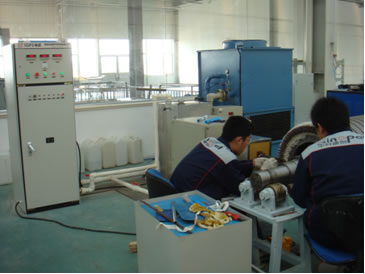

并头焊成套设备(包括电源柜,焊接机床,闭式冷却塔)

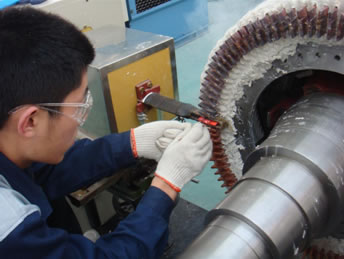

并头焊接过程
定子焊接
并头/连线焊接用电源主要技术参数:
型号 |
IGPS60-20H |
IGPS100-20H |
IGPS160-20H |
IGPS200-20H |
额定功率(KW) |
60 |
100 |
160 |
200 |
输入电压(V) |
三相~380 |
三相~380 |
三相~380 |
三相~380 |
输出电压(V) |
500 |
500 |
500 |
500 |
频率(KHz) |
10~30 |
10~30 |
10~30 |
10~30 |
焊接温度(℃) |
300-900 |
成套范围 |
IGPS电源柜1台,焊接机床1台(包括电容器柜,焊接变压器,焊接感应器)。 |
备注 |
电源频率的选择需要根据工件的大小厚薄选择6-9KHz或10-30KHz。
水冷系统需要另外购买。 | |
